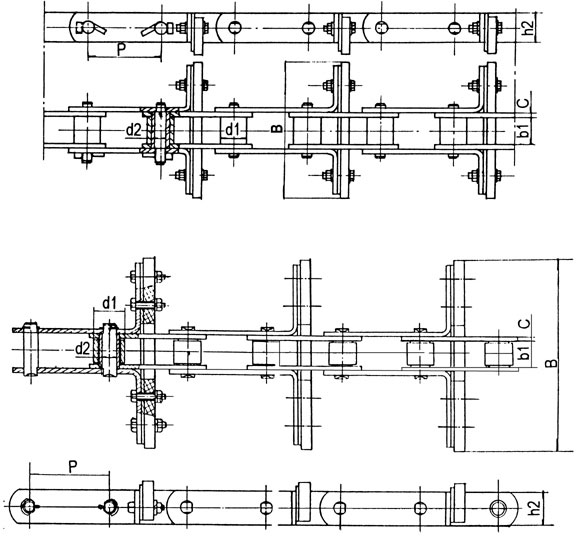

型 號 | 節(jié)距 | 滾子外徑 | 內(nèi)節(jié)內(nèi)寬 | 銷軸直徑 | 鏈板高度 | 鏈板厚度 | 刮板厚度 | 抗位載荷 | 每米重量 |
P | d1 | b1 | d2(max) | h2 | C | B | Q | q | |
mm | mm | mm | mm | mm | mm | mm | KN | Kg/m | |
Ⅰ | 100 | 36 | 28 | 15.9 | 40 | 6 | 189.5 | 123.5 | 9.2 |
Ⅱ | 38 | 180 | 10.4 | ||||||
Ⅲ | 232 | 103 | |||||||
Ⅳ | 240 | 11.8 | |||||||
V | 305 | 12.5 | |||||||
Ⅰ | 160 | 46 | 39 | 23 | 60 | 8 | 297 | 315 | 16.73 |
Ⅰ | 200 | 33 | 38.1 | 17 | 45 | 10 | 630 | 340 | 18.9 |
